QZC系列侧入式搅拌器(适用脱硫、油品、化工等行业)

来源:山东丰享自动化科技www.sdfxzdh.com 浏览:113

产品型号标注方式

  QZ      C        KW           XXX

(公司代号) (侧入式) (电机功率)(桨直径)

一、侧入式搅拌器介绍特点:

      侧入式搅拌器安装在容器的侧壁,主要用于液-液混合、固-液混合、气-液混合,从而达到悬浮、溶解、传热的目的。

特点:结构紧凑,运行平稳,使用寿命长;维护方便,机械密封可靠,并可实现在线更换,既在不排空罐内物料的情况下更换机械密封,且在2小时内就能更换完成。


二、侧入式搅拌器的形式:

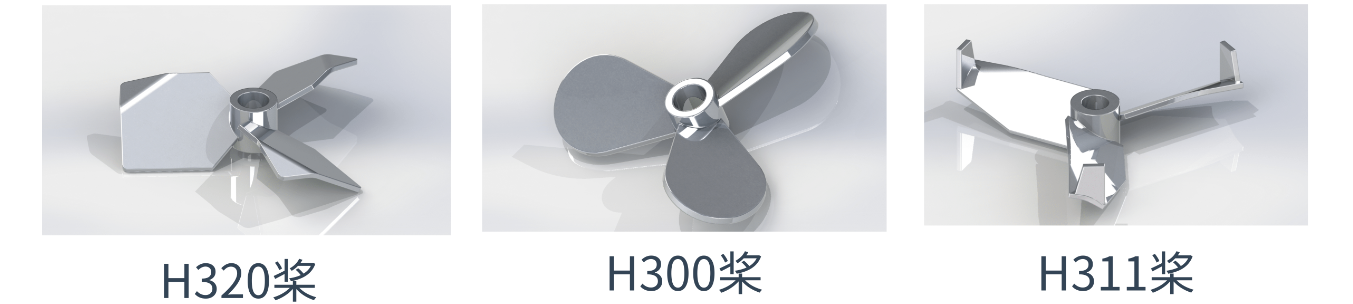

      搅拌器根据物料属性和搅拌目的不同,通常有H320/H311/H310/H300桨。

侧入式搅拌器叶片形式


三、搅拌器的组成:

      侧入式搅拌器通常由驱动电机、减速机、联轴器、机架、密封、搅拌轴、搅拌器组成。

其中:

驱动电机有:三相异步电动机、防爆电机、变频电机等。

          减速机有:斜齿轮减速机、锥齿轮减速机、平行轴减速机、皮带盘减速等。

密封形式有:填料密封机械密封、磁力密封等。


四、搅拌器的材质:

搅拌器常用材质主要有以下几种:

碳  钢:如45钢、20钢、Q235等;

不锈钢:如304、304L、316、316L、321等;

双相钢:如SAF2205、SAF2507、3RE60等;

超级奥氏体不锈钢:如1.4529、904L等;

其他材质:如钛合金、哈氏合金等。

根据物料特性选择合适的材质制作。


五、搅拌器的重要选型参数:(详见丰享自动化搅拌器提资表)

      1. 容器的尺寸:如直径*高;长、宽、高等。

      2. 容器的形式:如圆柱型上下封头、圆柱形上平下封头、圆柱形上平下平、圆柱形上平下锥、长方形、正方形等。

      3. 工作压力:如常压、正压、负压等。

      4. 工作温度:如常温、零下、高温等实际的工作温度。

      5. 物料特性:是否有挥发性、是否有毒、是否结晶、物料密度、物料运动粘度、固-液混合、液-液混合等。

      6. 搅拌目的:混合、反应、溶解、悬浮、消泡、传热等。

侧入式搅拌器选型参数及三维模型模拟

 1.电机减速机和尺寸根据用户的物料特性及实际情况来定

2.表中数据只做参考用
3.具体实际尺寸,请咨询技术生产部


六、应用范围

侧进式结构的搅拌器是搅拌设备中较常见的安装方式,被广泛应用在化工、石油、造纸、电力脱硫脱硝、食品等众多行业的吸收塔、大型箱罐槽体等搅拌作业。搅拌器的结构形式可根据搅拌介质的特性和搅拌目的进行选取,以达到最佳搅拌效果。

七、搅拌器在使用过程中注意事项:

  使用搅拌器前,请务必先仔细阅读搅拌器使用说明书。
  严格按照说明书要求对搅拌器进行安装、试车。
  遵照说明书要求对搅拌器进行定期维护及提前准备易损件等备品备件。
