顶入式搅拌器

来源:山东丰享自动化科技www.sdfxzdh.com 浏览:219

一、顶入式搅拌器介绍及我公司产品特点:

      顶进式搅拌器通常安装在容器的顶部中心,主要用于液-液混合、固-液混合、气-液混合,从而达到悬浮、溶解、传热的目的。

顶入式搅拌器特点:安装、拆卸方便,维护简单,搅拌轴长度和搅拌桨层数在一定范围内可任意选用,因传递、支撑部分在液位上方,可在无密封的条件下使用,也可按照用户使用要求加装填料密封机械密封



二、顶入式搅拌器的形式:

顶入式搅拌器主要有以下几种型式:

1.桨式搅拌器(H101/H102/H103/H104/H105/H106/H107/H108/H380/H390/H391/H392/H312/H313/H314桨);

 2.开启涡轮式搅拌器(H201/H202/H203/H215/H206/204/H213/H205/H207/H401/H402/H403/H405/H406/H410/H408/H409/H411/H413/H414/H415/H416桨);

3.推进式螺旋式搅拌器(H310/H320/H311/H330/H331/H300/H301/H340/H341/H350/H351/H360/H370/H101/H102桨)

 4.锚框式搅拌器(H501/H502/H503/H513/H504/H506/H507/H508/H509桨)

 5.螺杆螺带式搅拌器 (H610/H620/H640/H660/H680/H630/H613/H623/H643/H653桨);

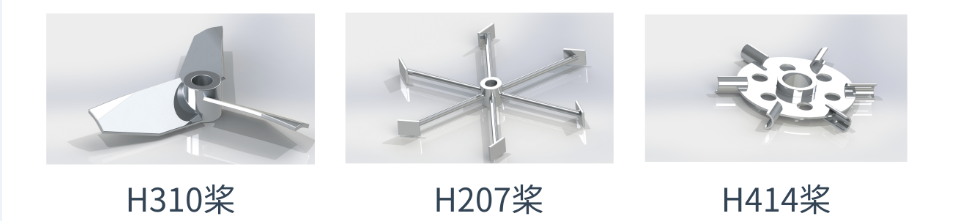

顶入式搅拌器搅拌叶片形式


三、顶搅拌器的组成:

      搅拌器通常由驱动电机、减速机、联轴器、机架、密封、搅拌轴、搅拌器组成。

其中:

驱动电机有:三相异步电动机、防爆电机、变频电机、气动马达、液压马达等。

          减速机有:摆线针轮减速机、斜齿轮减速机、蜗轮蜗杆减速机、锥齿轮减速机、平行轴减速机、皮带盘减速等。

密封形式有:填料密封机械密封、磁力密封等

四、顶进搅拌器的材质:

制作搅拌器的材质通常分为:45#、不锈钢304、316L、904L、双相钢2205、2507、1.4529、碳钢衬天然橡胶、碳钢衬PE、碳钢衬PO、碳钢衬四氟等。根据物料特性选择合适的材质制作。


五、顶进式搅拌器的重要选型参数:

      1. 容器的尺寸:直径*高;长、宽、高。

      2. 容器的形式:圆柱型上下封头、圆柱形上平下封头、圆柱形上平下平、圆柱形上平下锥、长方形、正方形等。

      3. 工作压力:常压、正压、负压。

      4. 工作温度:常温、零下、高温等实际的工作温度。

      5. 物料特性:是否有挥发性、是否有毒、是否结晶、物料密度、物料运动粘度、固-液混合、液-液混合等等。

      6. 搅拌目的:混合、反应、溶解、悬浮、消泡、传热等等。


五、应用范围及三维软件模拟

顶入式结构的搅拌器是搅拌设备中最常见的安装方式,被广泛应用在化工、石油、造纸、冶金、电力脱硫脱硝、制药、食品等众多行业的反应釜、箱罐槽体等搅拌作业。搅拌器的结构形式可根据搅拌介质的特性和搅拌目的进行选取,以达到最佳搅拌效果。


六、搅拌器在使用过程中注意事项:

  使用搅拌器前,请务必先仔细阅读搅拌器使用说明书。
  严格按照说明书要求对搅拌器进行安装、试车。
  遵照说明书要求对搅拌器进行定期维护及提前准备易损件等备品备件。


七、顶入式搅拌器结构示意图
